您当前的位置:首页 - YTTW YTTW柔性防火电缆

产品名称:YTTW YTTW柔性防火电缆
出品公司:珠江电线电缆_南方珠江科技有限公司
产品编号:184149-990
更新时间:2019.08.27
浏览次数:

产品介绍:

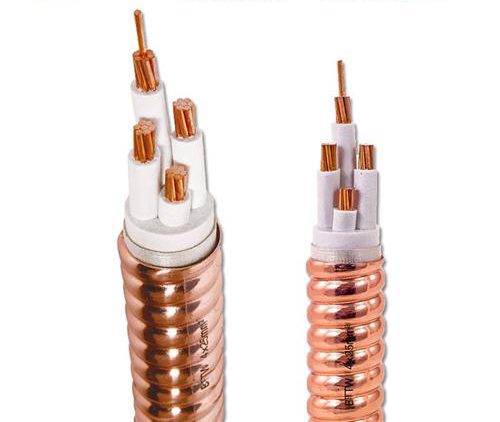

YTTW柔性防火电缆



YTTW柔性防火电缆与BTLY矿物绝缘电缆功能比照

YTTW 电缆

一、产品结构:

1、BTLY新式铝套接连挤包矿物绝缘电缆结构:

①铜导体②金云母带绝缘③铝金属套④交联阻隔套⑤Mg(OH)或Al(OH)耐火层⑥无卤低烟聚烯烃外护套

2、YTTW柔性防火电缆结构:

①铜导体②耐高温(1375℃)不会焚烧的无机(矿物)绝缘带绝缘③外铜套

二、云母带的分类:

1、无机(矿物)绝缘带俗称人工组成云母带,云母带又称耐火云母带,是一种耐火绝缘资料

2、按用处可分为:电机用云母带、电缆用云母带。

按结构分为:双面带、单面带、三合一带、双膜带、单膜带等。

按云母又可分为:组成云母带、金云母带、白云母带。

3、常温功能:组成云母带最好、白云母带次之、金云母带较差.

高温下绝缘功能:组成云母带最好、金云母带次之、白云母带较差.

耐高温功能:组成云母带(氟金云母带),不含结晶水,熔点1375℃,安全裕度大,耐高温功能最好,金云母在800℃以上释放出结晶水,耐高温功能次之、白云母600℃释出结晶水,耐高温功能较差.

4、 组成云母带

组成云母是以氟离子替代羟基,在常压条件下组成出的尺度大、晶型完好的人工云母。组成云母带是将组成云母抄制成的云母纸为首要资料,再用粘合剂将玻璃布张贴在一面或双面而制成的。将玻璃布张贴在云母纸一面的叫做"单面带",双面都张贴的叫"双面带"。在制作过程中,将几个结构层次粘合在一起后,再经过炉子烘干,然后收卷,再分切成不同标准的带子。

组成云母带除具有天然云母带的特性即:膨胀系数小、介电强度大、电阻率高和介电常数均匀以外,其首要特色是耐热等级高,可到达A级耐火水平(950一1000℃)组成云母带耐温大于1000℃,厚度范围在0.08~0.15mm,最大供给宽度920mm 。

YTTW 防火电缆

5、金云母带

金云母系列云母带具有杰出的电绝缘性和耐热性,以及强抗酸、抗碱、抗压和剥分功能、抗辐射的特性,且有很好柔软性、曲折性及拉伸强度,适合于高速环绕。耐火试验标明:包绕了金云母带的电线电缆,在温度840℃电压1000V的条件下可确保90min不发作击穿。

金云母玻纤耐火带被广泛使用于高层建筑、地下铁道、大型电站及重要的工矿企业等与防火安全和消防救生有关的当地,例如,消防设备及紧迫导游灯等应急设备的供电线路和操控线路。因为其价格低廉,是做耐火线缆的首选资料。

6、组成云母带相关资料

组成云母带在A级耐火电缆中的使用

①概述

A级经用火电缆的使用领域正在逐渐扩展,从最初的海上石油渠道扩展到了航空、航天、帆海、地铁、地道、商厦、医院、歌舞厅、冶金、化工和发电厂等对耐火等级要求较高的场合。近几年来,跟着A级耐火组成云母带制作技能的老练,用其制作的A级耐火电缆的用量正在不断增大。众所周知,耐火云母带分为A级(950一1000℃)和B级(750一800℃)两类,商场广为盛行的有金云母带与组成云母带两种。

② 关于组成云母带的毒性

组成云母带是以氟金云母质料制作的。金云母的结构式为:Kmg3(AISi3O10)(OH)2,氟金云母的结构式为:Kmg3(AISi3O10)(OH)F2,从分子结构来看,二者之间的差别是前者含OH离子,后者含F离子,其含氟量为8.89%,正是因为组成云母中含有F离子,才使耐热等级大幅度进步.而组成云母含氟的特色,也正是国外薄膜补强金云母带制作厂商为了竞赛的需求而大作文章的托言.其实,关于耐火电缆来说,含氟与否并不是关键因素,问题是电缆焚烧时有多少氟释放出来,所释放出的氟是否到达致死量.某国外商仅仅说在薄膜补强金云母带顶用的是一种"高聚物薄膜",而这中高聚物是否含氟等成分却只字不提,令人费解,仅仅在产品阐明书中主张触摸此薄膜时要戴手套,往后要用清洗剂把手洗洁净。这阐明,薄膜补强金云母带是有毒性成分的。

YTTW防火电缆结构

三、YTTW柔性防火电缆的缺乏

1、YTTW电缆,首要它的护套采用了铜护套,用铜量大增故出产成本添加。

2、较大截面的电缆仍是比较硬,柔软性不行,因而更大截面(大于630mm2)尚无法出产,不能满意体系大电流的要求。

3、依据英国地铁公司规则的试验要求,在试验过程中,YTTW电缆的样品经过焚烧和喷淋这两个阶段的试验,在冲击点曲折180°时,无机矿物绝缘电缆YTTW的铜护套在曲折点处沿焊缝开裂,开裂长度超越10cm,并可看到云母带现已被烧成黑色粉末状,随后对曲折点继续做每隔30秒冲击一次、继续15分钟的冲击试验。YTTW铜护套在曲折点处的裂纹更大,开裂处的云母现已严峻掉落,测绝缘显现0MΩ。将冲击后的样品浸入水中后施加750V电压。YTTW样品因为护套外表开裂且现已短路无法经过该项测验,

从试验中的样品调查和终究的试验成果标明,无机矿物绝缘电缆(即柔性防火电缆)在继续高温焚烧的条件下,起绝缘和耐火效果的云母会呈粉末状掉落,玻璃丝布会变硬变脆。因为其结构特色所形成的,护套和绝缘层之间有相当大的空地,为掉落的云母粉末供给了空间,这样在外力的冲击效果下十分简单形成电气短路。而这种电缆的绝缘层又不具有BTT电缆那样的密实氧化镁绝缘层,所以它的防爆功能也欠佳,可燃气体、汽油、蒸汽等都会经过电缆护套与绝缘层的空地传播到电缆衔接的电器设备或许其他有防爆要求的区域,所以在一些重要的场所,如消防体系等,应慎重挑选。

4、依据电缆的耐压试验规则,150V/s的速度升压至2500V、继续15min,应不击穿。部分YTTW电缆升压至1300V时发作击穿。3h后再次施加电压,升压至2000V时就再次击穿。此试验标明YTTW电缆击穿后无法康复其电气功能。BTT电缆以150V/s的速度升压至2500V,继续15min未发作击穿现象。为试验其耐压电功能,继续升压至3500V时电缆发作击穿。3h后再次施加电压,以150V/s的速度升压至2500V,继续15min仍未发作击穿现象。由此可见,传统矿物绝缘电缆在击穿后依旧能够康复其原有的功能。也就阐明,电缆使用过程中假如意外发生过电压,电缆被击穿时,BTT电缆绝缘层被损坏,是因为击穿处的空气电离效果使氧化镁部分熔化所形成的,但消融后其成份不会改动,依然是细密的氧化镁,因而电缆仍可康复本来的电气功能。而YTTW电缆一旦被击穿就再也无法康复其电气功能,只能作废。

从试验成果能够看出:在相同的电流、环境温度条件下,置于自在空气中的BTT电缆的导体温度和护套温度都要比YTTW电缆的低6℃左右。而就电缆自身而言,绝缘层资料的品种及其耐热、散热功能在很大程度上影响了电缆的载流量。很显然,云母带的散热功能比氧化镁要差。依据GB/T 16895不允许人和易燃资料触摸的裸矿物绝缘电缆,金属护套温度105℃,环境温度30℃,电缆的载流量为140A。而以上试验是在环境温度20℃时进行的。假如环境温度到达30℃电缆护套外表温度就会更高。
