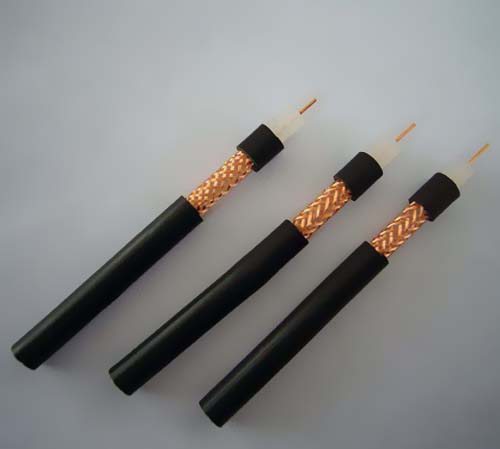

一般来说，咱们工程中运用的模拟量信号电缆都是屏蔽电缆，特别是注意在辐射的时分与动力电缆要分隔敷设。首要屏蔽层肯定是要接地的，不然还谈什么电磁屏蔽，不接地底子起不到屏蔽的效果。其次，是单端接地仍是两段接地，这个问题困扰我很久了。从避免暂态过电压的视点来看，屏蔽层选用两点接地较好，两点接地使得电磁感应在屏蔽层上发生一个感应纵向电流，该电流发生一个与主搅扰相反的二次场，抵消主搅扰场的效果，使得搅扰电压下降。可是，两点接地有两个很大的问题，榜首，当接地网上呈现短路电流或许雷击电流的时分，因为接地两点的电位不同，使得屏蔽层内或许呈现电流，电流过大会焚毁屏蔽层，第二，电流不大也会对电信号形成搅扰。所以，在PLC体系中，假如电磁搅扰不是特别凶猛的状况下，尽量选用单端接地。

屏蔽线的接地有三种状况，即：单端接地方法、两头接地方法、屏蔽层悬浮。

（1）单端接地方法：假定信号电流i1从芯线流入屏蔽线，流过负载电阻RL之后，再经过屏蔽层回来信号源。因为i1与i2巨细持平方向相反，所以它们发生的磁场搅扰彼此抵消。这是一个很好的按捺磁场搅扰的办法。一起它也是一个很好的抵抗磁场耦合搅扰的办法。

（2）两头接地方法：因为屏蔽层上流过的电流是i2与地环电流iG的迭加，所以它不能彻底抵消信号电流所发生的磁场搅扰。因而，它按捺磁场耦合搅扰的才能也比单端接地方法差。单端接地方法与两头接地方法都有屏蔽电场耦合搅扰效果。

（3）屏蔽层悬浮：只要屏蔽电场耦合搅扰才能，而无按捺磁场耦合搅扰才能。
